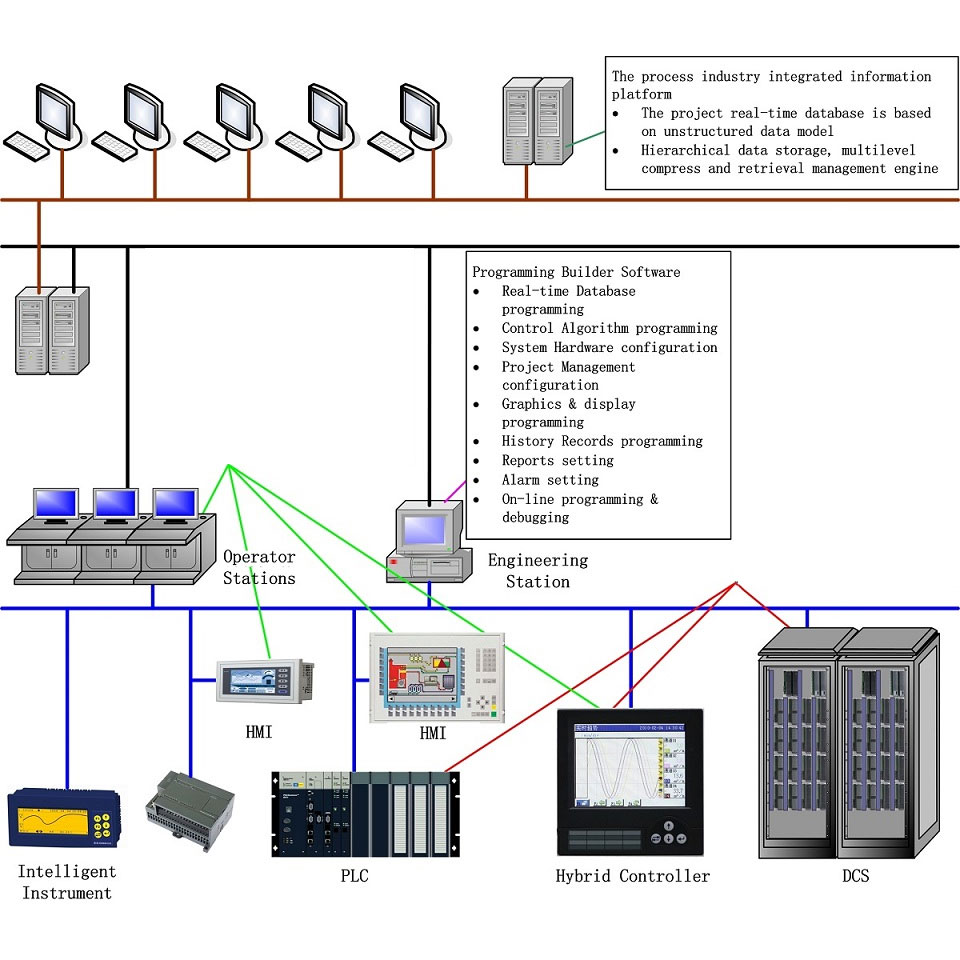

La plataforma de software de aplicación de ingeniería de control UWNTEK de China se basa en sistemas heterogéneos multiplataforma como Windows 7/Windows, ejecución en tiempo real de algoritmos de control, monitoreo gráfico y operación en tiempo real, base de datos histórica masiva, mecanismos de alarma y seguridad, eventos operativos. Los registros, el soporte de documentos de diseño de ingeniería y otras funciones se integran en uno. El software de programación y configuración de la estación de ingeniería, el software de monitoreo gráfico de la estación del operador y el software de control en tiempo real de la estación de control de campo se ejecutan en diferentes niveles de plataformas de hardware, respectivamente. Interactúan con diversos datos, información de gestión y control a través de la red de control y la red del sistema para completar coordinadamente varias funciones de todo el sistema de control distribuido.
Una plataforma de diseño y desarrollo de ingeniería de control basada en modelos de objetos de ingeniería multidominio, mediante el establecimiento de una biblioteca de modelos de ingeniería de control típica (modelos estáticos y dinámicos y datos de proceso), una biblioteca de métodos de control (control de equipos y algoritmos de optimización de procesos y parámetros operativos), y una biblioteca de interfaz de visualización (panel de visualización y operación), cree una biblioteca de modelos de descripción multidominio de componentes básicos, equipos unitarios y equipos industriales paso a paso, "construya" modelos de equipos de manera reutilizada y "construya" programas en ejecución en modo reconstruido. Al abstraer, aislar y aflojar Los datos (constantes, parámetros, variables, etc.), funciones (cálculos, semántica, etc.) y gráficos (líneas, polígonos, bloques de colores, etc.) se pueden modelar en un multi- manera de dominio para construir un modelo de objeto de ingeniería estrechamente relacionado y físicamente significativo, la estrategia de control de ingeniería y el panel de operación de visualización realizan un diseño y programación de ingeniería de control intuitivos, eficientes y estables;
Proponer sellos de calidad de datos en tiempo real para identificar el estado de calidad de los datos. Combinado con el estado de redundancia del hardware, cubre fallas de canal, desviaciones de muestreo, excesos de rango, estado de la red y otra información para garantizar la confiabilidad y disponibilidad de los datos en tiempo real y mejorar la seguridad de las referencias de datos. ;Admite registro histórico y análisis retrospectivo de sellos de calidad y valores en tiempo real;
Proporcionar tecnología de programación de algoritmos distribuidos basada en encapsulación de bloques de algoritmos, basada en datos y activada por eventos, y un lenguaje de programación de control que cumple con el estándar IEC61131-3. Integra control lógico, control de movimiento y control de procesos en uno, y desarrolla e implementa soporte para programación gráfica (bloques de funciones. Es un entorno de desarrollo integrado que integra diagrama FBD, diagrama de escalera LD, lenguaje de control de secuencia SFC) y programación de texto (estructurado). texto ST, lista de instrucciones IL) y programación híbrida multilingüe. Admite la encapsulación, derivación y reutilización de algoritmos de control y realiza el control fuera de línea de algoritmos de control. Configuración, configuración en línea, simulación fuera de línea y depuración en línea para mejorar la eficiencia de la programación;
Implemente módulos de controlador de red como Modbus y ProfibusDP, utilice interfaces de servidor y cliente OPC abiertas y estandarizadas y utilice tecnología de gestión de red transparente para lograr la comunicación de datos con dispositivos de terceros, crear una base de datos en tiempo real de objetos de ingeniería distribuidos y realizar la integración de datos del sistema y datos de dispositivos externos. Las interfaces unificadas y globalmente consistentes cumplen con los requisitos de integración de información y apertura de interfaz de datos industriales multien tiempo real, multisemánticos, multitemporales y de múltiples escalas;
El acceso al reloj satelital global GPS utiliza el protocolo de reloj de red NTP para sincronizar los relojes del sistema de todas las estaciones de control y estaciones operativas; proporciona relojes precisos para el registro de secuencias de eventos (SOE) entre estaciones de control; proporciona un reloj de referencia unificado para el registro de datos entre estaciones operativas;
Proporcionar una biblioteca de algoritmos personalizable y escalable para la industria de la ingeniería de control. A través de institutos de diseño, fabricantes de equipos, empresas de ingeniería y usuarios de la industria, perfeccionamos continuamente el conocimiento experto y la experiencia en ingeniería, y enriquecemos continuamente la base de conocimientos profesionales de automatización de la industria. Con el conocimiento del dominio como cuerpo principal, los recursos están disponibles. Con el respaldo de una plataforma de arquitectura reutilizable y reconfigurable del sistema, y basado en especificaciones de modelado unificado, a través de mecanismos de herencia, derivación, reutilización y reconstrucción, la eficiencia del desarrollo de programación y diseño de ingeniería de proyectos se puede mejorar significativamente; la biblioteca de algoritmos de la industria de la ingeniería de control tiene La universalidad y particularidad de la industria de aplicaciones de automatización se lanzará periódicamente en forma de paquetes de algoritmos para la industria de la ingeniería de control, que el terminal puede poseer fácilmente simplemente cargándolos;
Seguir el control de lotes y la gestión de fórmulas del estándar internacional SA-S88, descomponer el proceso de producción y estandarizar la lógica de control, realizar el empaquetado de módulos basados en equipos y la reconstrucción del proceso; estandarizar el proceso de producción, mejorar la eficiencia de la producción y la utilización de los equipos; lograr una producción segura y reducir los accidentes de producción (erupción de latas, fugas, contaminación cruzada, sobretemperatura, materiales incorrectos, ingredientes incorrectos, operaciones incorrectas, etc.); separar ingenieros de control e ingenieros de procesos para implementar el cifrado de procesos de producción por lotes y parámetros de datos clave y evitar manipulaciones maliciosas; Garantizar la seguridad de los equipos, la seguridad de los procesos y la seguridad operativa. Resolver con éxito las necesidades integrales de automatización de la fabricación inteligente de múltiples variedades, lotes múltiples y lotes pequeños y fábricas inteligentes en la industria de procesos, mejorando efectivamente la competitividad de las empresas;
La actualización remota de ingeniería es una función desarrollada para el personal de servicio de ingeniería, que evita la frustración del personal de ingeniería que viaja con frecuencia al sitio de ingeniería para realizar cambios menores en la configuración;
La función de configuración colaborativa del proyecto es adecuada para operaciones de configuración síncronas de varias personas de proyectos muy grandes, lo que permite que varias personas coordinen la información al configurar el mismo proyecto simultáneamente, lo que reduce en gran medida el tiempo de configuración de ingeniería inicial;
La función de exportación de dibujos de planos construidos, después de la configuración de ingeniería, la depuración y la puesta en marcha, es indispensable un dibujo de planos construidos que describa la información del proyecto en detalle;
La base de datos en tiempo real tiene un nuevo método de modelado de estructura de objetos de ingeniería, que combina los puntos de registro discretos originales de acuerdo con la ingeniería de control o el mecanismo del objeto de ingeniería, y colabora con la estrategia de control de ingeniería y el panel de operación de visualización para lograr la reutilización de la programación y mejorar el mantenimiento de la programación. eficiencia;
La rica biblioteca de dispositivos y la sencilla función de administración de bibliotecas permiten a los usuarios instalar fácilmente dispositivos existentes y mejorar fácilmente la pantalla sobre la base original;
Admite la función de encabezado y pie de página de la configuración de pantalla, y el estilo de la plantilla es similar al de Microsoft Office PowerPoint, lo que hace que las páginas tengan un estilo unificado pero también una apariencia diferente. También admite la personalización arbitraria de la plantilla;
Admite acceso interactivo remoto sin instalación a pantallas de proceso. Puede acceder fácilmente al sitio de control a través de un navegador web normal y controlar las operaciones interactivas mediante estrictos métodos de autenticación de usuario;
La función única del sistema de sonido de alarma hace que la configuración del sonido de alarma sea extremadamente flexible y conveniente. Con las funciones de grupo de alarma y nivel de alarma, el sonido de la alarma se puede entender claramente;
Las funciones del área funcional y del área de seguridad incluidas con el usuario limitan los permisos de operación de los usuarios que inician sesión en el proyecto. Los métodos de combinación flexibles y diversos pueden satisfacer plenamente la compleja composición del personal del sitio del proyecto y la seguridad del proyecto está completamente protegida.
