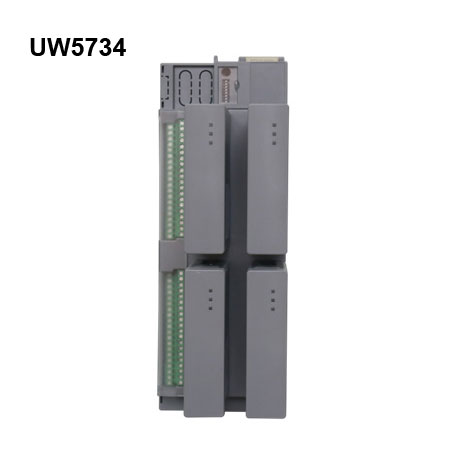

Características del módulo de seguridad de salida de nivel digital de 16 canales SIL 2:
El sistema identifica automáticamente el tipo de módulo y permite plug-and-play;
El módulo de seguridad de salida de nivel digital de 16 canales SIL 2 adopta la arquitectura 1oo2D, con dos conjuntos de canales que emiten y extraen diagnóstico de forma independiente después de una votación segura;
Se utiliza aislamiento fotoeléctrico entre la señal y el sistema, con un voltaje de aislamiento de 2000V;
Los canales están aislados entre sí y la falla del canal no afecta el funcionamiento normal de otros canales;
La distribución de energía del sistema adopta una fuente de alimentación de +24 V que es independiente de la fuente de alimentación del sistema para garantizar un aislamiento completo de la fuente de alimentación del sistema;
Admite encapsulación de valores de bits de salida de canal, control de bloqueo de salida, procesamiento de votación de salida y otras funciones;
El canal adopta un método de confirmación de lectura de salida de datos para garantizar la confiabilidad de la salida de datos;
Se utiliza para bucles de seguridad y tiene funciones de diagnóstico de fallas de módulo relativamente completas, incluido el diagnóstico de sobretensión y subtensión del circuito de alimentación, diagnóstico de fallas de canal, diagnóstico de fallas de seguridad de canal, diagnóstico del oscilador de cristal principal y otras funciones de diagnóstico de hardware, así como CPU. diagnóstico (diagnóstico de registro general, diagnóstico de puntero de pila, diagnóstico de RAM, diagnóstico de Flash, etc.), diagnóstico de interrupciones, diagnóstico de comunicación, diagnóstico de controladores periféricos y otras funciones de diagnóstico de software;
Cuando un módulo diagnostica una falla, el sistema responde rápidamente con acciones de seguridad correspondientes a la falla para garantizar la seguridad de la producción.
Módulo de seguridad de salida de nivel digital de 16 canales SIL 2 Parámetros técnicos:
| nombre del parámetro | Indicadores técnicos |
| Configuración del canal | 16 salidas de nivel digitales |
| ciclo de escaneo | 50 ms |
| El voltaje de salida | Lógica 1:24 VCC, Lógica 0:0 VCC |
| Caída de voltaje cuando la salida está activada | <3V |
| Corriente de salida | Canal único: <100 mA, módulo: <800 mA |
| Corriente de fuga cuando la salida está apagada | <10mA |
| Requisitos mínimos de carga | 10mA |
| Capacidades del sistema de seguridad | SC2 |
| integridad de seguridad | SIL2 |
| Diagnóstico de fallos del circuito de seguridad. | Circuito abierto de carga, cortocircuito, valor de resistencia excede el límite, voltaje de salida excede el límite, corriente de bucle excede el límite |
| mecanismo de redundancia | Redundancia 1:1 en espera en caliente (opcional), admite intercambio en caliente |
| Compatibilidad electromagnética EMC | EN61326-3-1 (ESD/RS/EFT/SURGE/CS/DIP/CE/RE), Clase 3a |
| Tamaño del módulo | 118 mm × 32 mm × 112 mm |
| El consumo de energía | 1W |
| Consumo de energía de distribución | 16mA/CH @24VDC (el relé de seguridad es de 15mA/CH) |
| Temperatura de funcionamiento | -20 ℃ ~ 70 ℃ |
| Bloque de terminales a juego | Bloque de terminales de entrada y salida de 4 unidades UW5971S UW5971S_ H Relé de seguridad DO Bloque de terminales de salida de contacto NA UW5971S_ K Bloque de terminales de salida de seguridad de contacto NA de relé DO |
| Correspondencia entre terminales y códigos de canal en el software de configuración de hardware. | ||||||
| IO-0 | Etiqueta de terminal | 00A PV0- | 00B PV0- | ...... | 07A PV0- | 07B PV0- |
| codificación de canales | 00 | 01 | ...... | 14 | 15 | |
| ... | ... | ... | ... | ... | ... | ... |
| IO-3 | Etiqueta de terminal | 30A PV3- | 30B PV3- | ...... | 37A PV3- | 37B PV3- |
| codificación de canales | 00 | 01 | ...... | 14 | 15 | |
