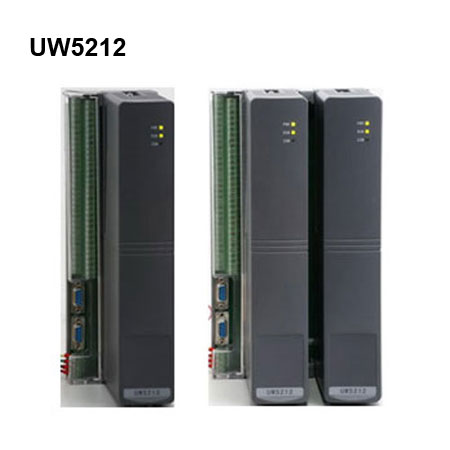

Características del módulo de entrada analógica de señal grande de 16 canales UWNTEK:
Acondicionamiento inteligente, admite 16 canales de entrada analógica de 0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, tipo de configuración de software, alta precisión a escala completa;
Autocalibración en línea, compensación automática de la temperatura ambiente y corrección de ganancia y punto cero, no requiere ajuste ni mantenimiento;
Existe un completo aislamiento eléctrico entre el módulo y el sistema; el interruptor PhotoMos cambia el canal de escaneo y existe un aislamiento eléctrico completo entre los canales para evitar interferencias externas;
El módulo adopta un diseño de bajo consumo de energía y amplía el rango de adaptabilidad de temperatura;
Equipado con un bloque de terminales industrial combinado, la jaula, la placa inferior de la jaula, el tablero de terminales y los cables de conexión se eliminan para facilitar el uso y mantenimiento del usuario;
Puede tener un algoritmo de votación de entrada incorporado, una autoprueba de entrada y un mecanismo de informe de fallas, y puede adoptar múltiples combinaciones redundantes de redundancia simple y dual, y configurar soluciones de redundancia módulo por módulo;
Parámetros técnicos:
| Nombre del parámetro | Indicadores técnicos |
| Configuración del canal | 16 |
| Entrada analogica | Voltaje: 0~5V, 1~5V Corriente: 0~10mA, 0~20mA, 4~20mA |
| Muestreo analógico | ±0,1% F.S. |
| Rechazo de modo común | ≥120dB |
| Interferencia en modo serie | ≥60dB |
| Impedancia de aislamiento | ≥20MΩ@500V |
| Anti-interferencia | EN61000-4-2(ESD), Nivel 3 EN61000-4-3(RS),Nivel 3 EN61000-4-4(EFT), Nivel 3 EN61000-4-5 (sobretensión), nivel 3 EN61000-4-6(CS), Nivel 3 |
| Tamaño del módulo | 266 mm × 81 mm × 157 mm 266 mm × 146 mm × 157 mm |
| El consumo de energía | 1,5W |
| Temperatura de funcionamiento | -20 ℃ ~ 60 ℃ |
| Bloque de terminales a juego | Bloque de terminales de entrada analógica UW6274 Bloque de terminales coincidente de entrada analógica redundante dual UW6275 |
