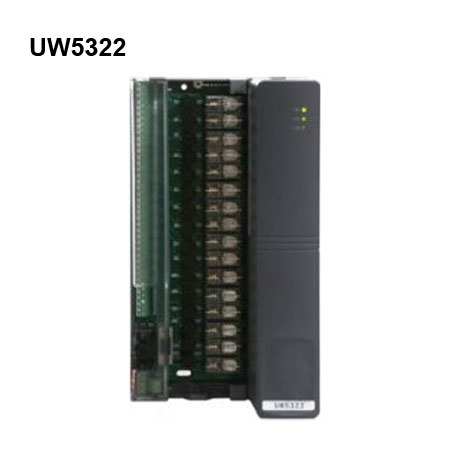

El módulo de salida digital de 16 canales UWNTEK UW5322 de China integra 16 canales de salida de conmutación.
Características:
El sistema identifica automáticamente el tipo de módulo y permite plug-and-play;
Se utiliza aislamiento fotoeléctrico entre las señales del sitio y el sistema, con un voltaje de aislamiento de 1500V;
El aislamiento entre canales, la falla del canal no afectará el funcionamiento normal de otros canales;
La distribución de energía del sistema adopta una fuente de alimentación de +24 V que es independiente de la fuente de alimentación del sistema para garantizar un aislamiento completo de la fuente de alimentación del sistema;
El módulo tiene su propia función de protección contra sobrecorriente. Cuando la entrada actual del módulo es demasiado grande debido a su propia falla, tiene una función de autoprotección. Cuando se elimina la falla, el módulo vuelve al funcionamiento normal;
El canal DO adopta un método de confirmación de lectura de salida de datos para garantizar la confiabilidad de la salida de datos;
Equipado con un grupo de bloque de terminales industriales combinado, la jaula, la placa inferior de la jaula, el tablero de terminales y sus cables de conexión se eliminan para facilitar el uso y mantenimiento del usuario;
Puede tener un algoritmo de votación de salida incorporado, una autoprueba de salida y un mecanismo de informe de fallas, y puede adoptar múltiples combinaciones redundantes de redundancia simple y dual, y configurar soluciones de redundancia módulo por módulo.
Bloque de terminales de salida de relé UW5382 configurable (relé OMRON de 16 vías, 10 A, que incluye funciones de indicación, seguro y reemplazo);
Parámetros técnicos:
| Nombre del parámetro | Indicadores técnicos |
| Configuración del canal | 16 salidas de conmutación |
| ciclo de escaneo | 2 ms |
| Capacidad de contacto | 10A a 250 VCA, 10A a 30 VCC |
| contacto vida | >100000 veces |
| Anti-interferencia | EN61000-4-2(ESD), Nivel 3 EN61000-4-3(RS),Nivel 3 EN61000-4-4(EFT), Nivel 3 EN61000-4-5 (sobretensión), nivel 3 EN61000-4-6(CS), nivel 3 |
| Tamaño del módulo | 266 mm × 146 mm × 157 mm |
| El consumo de energía | 1W |
| Consumo de energía de distribución | 40 mA/canal a 24 V CC |
| Temperatura de funcionamiento | -20 ℃ ~ 60 ℃ |
| Bloque de terminales a juego | Bloque de terminales de salida de relé UW6381 Bloque de terminales de salida digital dual UW6382 Bloque de terminales de salida de señal de nivel de relé JW6385 |
